415V 50HZ Lastik Lastik Öğütücü LP800 Atık Lastik Geri Dönüşüm Hattı

I MT/HOUR Kauçuk Parçalayıcı Makinesi Kauçuk Tozu Hattı Atık Lastik Geri Dönüşüm Hattı

Kauçuk tozu üretim hattı Talimatı

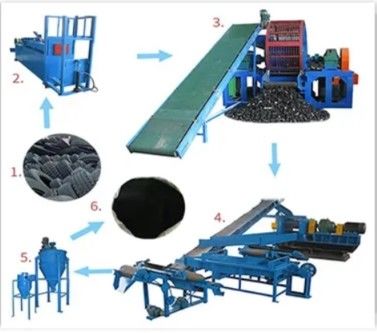

Atık lastik --- Tel çekme makinesi --- lastik kesici --- Kauçuk parçalayıcı --- Çelik tel ayırma makinesi --- manyetik ayırma --- Kauçuk tozu

--fiber ayırıcı.

1. Çelik tel çekme makinesi - kalın çelik teli çıkarın.

2. lastik kesici - büyük lastikleri üç parçaya kesin

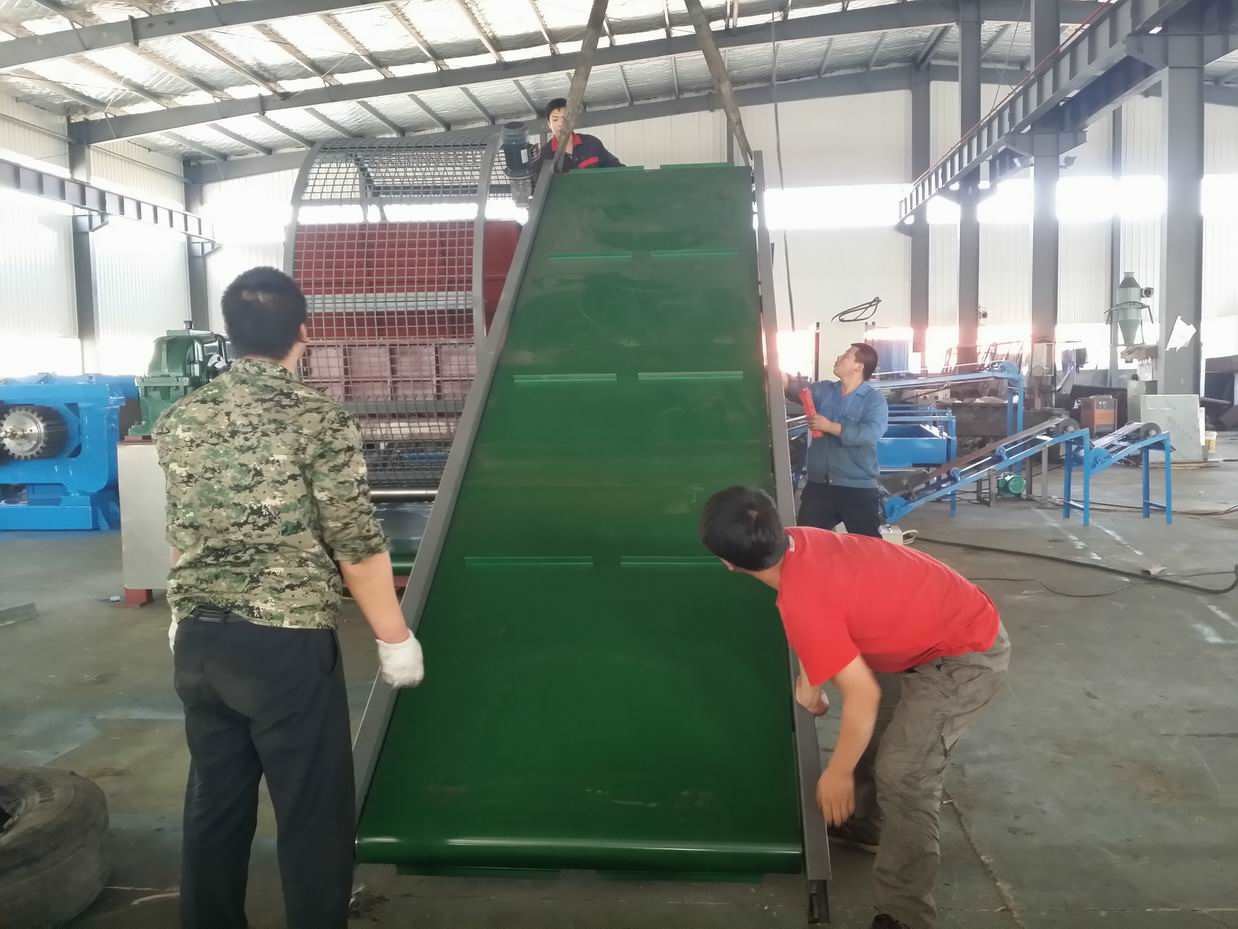

3. Konveyör-Lastiği parçalayıcıya taşıyın.

4. Çift şaftlı öğütücü -- Lastiği 5-10 cm'lik bloklara ayırır;

5. Devridaim sistemi--İğnelere giden kırpıntıların boyutunu kontrol etmek için;

6. Raspers-Parçaları 15. 20mm'lik talaşlara indirgeyin ve çeliği kauçuktan kurtarır;

7. Kayış üstü mıknatıs - Serbest kalan çeliğin kauçuk yongalardan ayrılması;

8. Titreşimli besleyici -- Kauçuk talaşları taşır;

9. Kauçuk granülatör makinesi - Talaşların boyutunun 1-4 mm granüllere indirgenmesi ve tekstil fraksiyonunun hava akışı ayrımına serbest bırakılması.

10. Öğütücü makinesi -- Öğütücü kauçuk tozu.

11.Merkezi toz giderme ünitesi--Sistemdeki tozu ve ince taneleri giderin ve atmosfere döndürmeden önce havayı filtreleyin.

Çalışma akışı:

1. tel çekme makinesi
Sert ve giyilebilir hale getirmek için kesme bıçağına sert alaşım kaynak yapılmıştır.
Makine, lastik damaklarının soyulması sürecinde güvenli olmayan sorunların oluşmasını etkili bir şekilde önlemek için güvenlik rafları ile donatılmıştır. Motor,

hız düşürücü ve ana çerçeve, tek bir gövde olarak birlikte kompakt bir şekilde yapılandırılmıştır. Makinenin tabanı, kurulum için uygun olan eksiksiz bir döküm çerçevedir.

BAŞVURU:
Makine, lastik damaklarından çelik halkaları çıkarmak için uygundur.

Teknik veri

2.QDJ-1200 Lastik Kesme Makinası

.Özellikler

1.1 Genel boyut(U×G×Y): 2080×1000×2130mm

1.2 Adetkesici: 4 adet

1.3 Kesici darbesi: yaklaşık 600 mm

1.4 Silindir basıncı: yaklaşık 12T

1.5 Çalışma yağ basıncı: 6.3Mpa

1.6 Yağ pompası: Akış 40 L/mi, basınç 6,3Mpa

1.7 Çalışma yağı sınıfı: No. 32 mekanik yağ

1.8 Motor modeli: Y132M2-6, güç: 7,5 --- 11kW

3. kauçuk parçalayıcı makine

Karakteristik
Bu makine kompakt yapıya, ileri teknolojiye, düşük güç tüketimine, yüksek verimliliğe, kapalı yapıya sahip kırma odası, bakımı kolay, vb. örgü elek ızgara yapısına sahiptir, geniş alana sahip parçaları düşürür, kauçuk parçalar için iyidir.

1. önsöz

Çalışma sırasında gereksiz yaralanmaları ve ekipman hasarını önlemek için ekipmanı kurmadan önce lütfen bu kılavuzu dikkatlice okuyun.

Not: Makinede keskin bıçaklar olduğundan, makineyi çalıştırırken lütfen dikkatli olun, her ne sebeple olursa olsun, ana ünite yüksüz olarak çalıştırılmalıdır.

2. Cihaz Tanımı

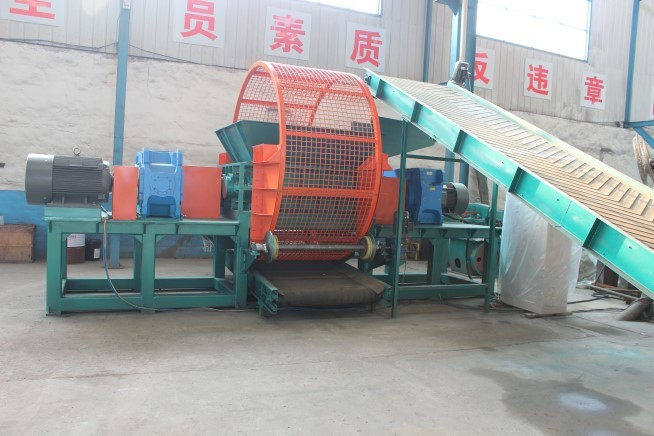

SSJ-40130 çift şaftlı parçalayıcı, Shenghualong Şirketi tarafından yapılan yeni bir parçalayıcı türüdür, hareketli bıçak (ana mil, hareketli bıçak gövdesi, ayırıcı, yatak), statik bıçak, taşıma kutusu, kutu braketi, besleme sistemi, boşaltma sistemi içerir. malzeme bloğu tarama sistemi, güç sistemi, elektrik kontrol sistemi vb. Düşük hız, düşük gürültü, yüksek tork, yüksek verimlilik vb. özelliklere sahiptir. Geniş bir uygulama yelpazesine sahiptir ve tek başına veya uyumlu üretim için uygundur çizgiler.

3. Ekipmanın ana teknik parametreleri

3.1.Hareketli bıçağın dönme çapı :φ480mm

3.2.Hareketli bıçak sayısı: 25 adet

3.2.Hareketli bıçağın kalınlığı : 50mm

3.3.Hareketli bıçağın dönme hızı: 12 dev/dak

3.4.Motor gücü: 55+55Kw

3.5.redüktör modeli: ZSY-400-80

3.6.kırma odası uzunluğu × genişlik: 1340 × 1115 mm

3.7.Döner kafes: Φ2600×1260/50×50

3.7.Ana ünite uzunluk×genişlik×yükseklik :6430×2600×3130mm

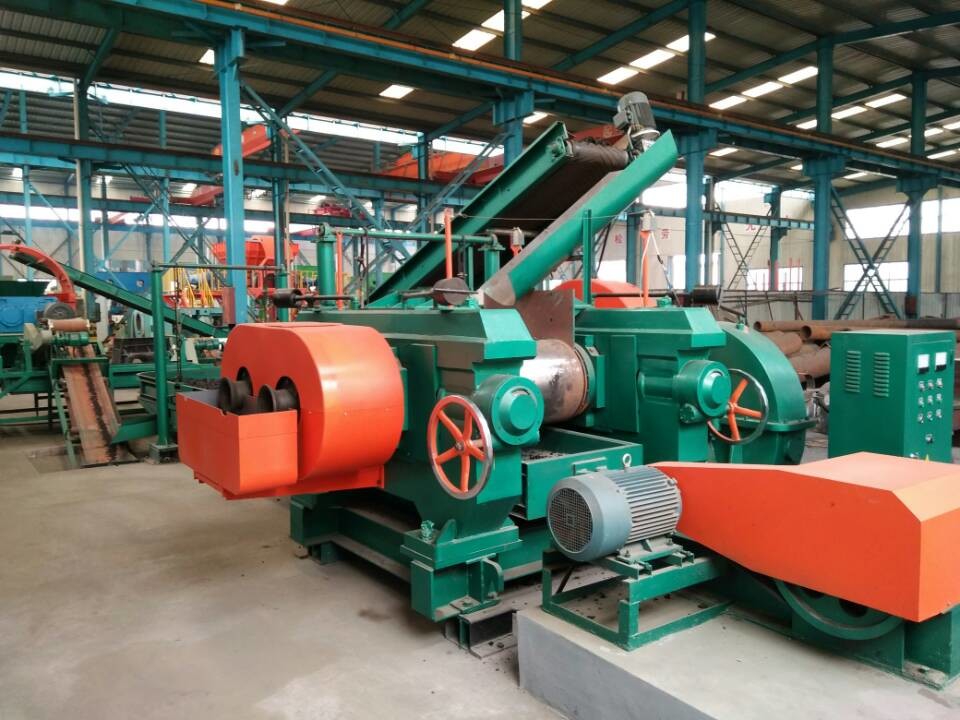

4. Kauçuk Kırıcı: Bu, atık lastik geri dönüşüm ana makinesidir.

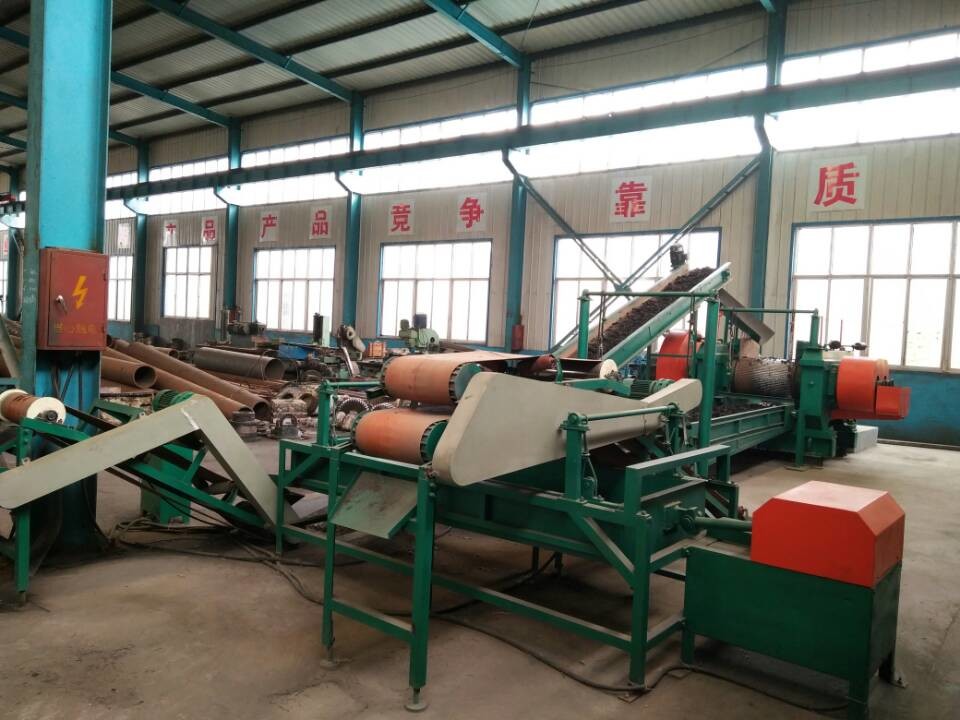

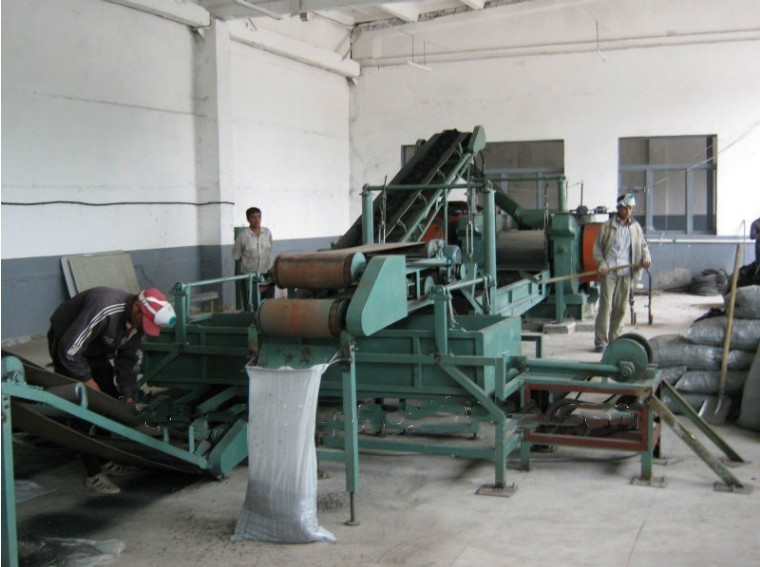

5. Kauçuk Kırma Üretim Hattı

​

6.fiber ayırıcı

Ana teknik özellikler

1).Pervane: Fan kanadının çapı φ1100 mm olup, sayısı 8 adettir.

2).Tekerlek kabuğu boyutu: ekipman gövde kısmı φ1600 mm'dir ve ekipmanın toplam yüksekliği yaklaşık 3400 mm'dir.

3).Mil hızı: 377 (ve 464) rpm.

4).Ana motor: JQ2-52-6 5.5kw 760rpm.

5).Besleyici devirleri: Dakikada 29 devir.

6).Besleyici motor: JW092—4 0,4 ​​kW 1370 rpm

3. Özellikler

Hava ayırma ilkesi, ince kauçuk tozu ile karışık lif şeritleri arasındaki ağırlık farkına dayanır.Hava akışının etkisi altında farklı yukarı doğru kuvvetler üretilir.Bu farktan yola çıkarak ayırma cihazı, bu iki malzemenin ayrılabilmesi ve ayırma amacına ulaşmak için farklı yerlere yerleşebilmesi için tasarlanmıştır.

SSS

ben: neden bizi seçmelisiniz?

l.SHENGHUALONG fabrikasının 30 yılı aşkın tarihi.

6-8 yıllık yabancı satış tecrübesi personeli, daha verimli ve profesyonel.Mühendisler denizaşırı 30'dan fazla ülkeye hizmet veriyor.

2.ISO: 9001, CE, BV sertifika onayı.

3. Hizmet zamanında, 12 saat içinde çözüm vermeye söz verin, müşterinin sorunsuz olmasını garanti edin.

4. Kısa teslim tarihi, gecikme yok.Hızlı sevkiyat için acil siparişi kabul edin.

S2: Teslim tarihi ne olacak?

Makinelerin miktarına göre olacaktır.Normalde makineler, depozito alındıktan sonra 20-30 gün içinde sevk edilecektir, gecikme olmaz.

Hızlı sevkiyat için acil siparişi kabul edin.

S3: Garanti beyanı nedir?

Tarafımızdan üretilen tüm ürünlerin malzeme ve işçilik hatalarına karşı garanti veriyoruz.Orijinal satın alma tarihinden itibaren 12 aylık veya 36 aylık bir sürenin normal kullanımı altında.

Ve garanti sonrası servisimiz var: videolu teknik destek, çevrimiçi destek, yedek parçalar size sunulacak.

Q4: denizaşırı hizmet ne olacak?

Müşteri ihtiyacı varsa denizaşırı kurulum ve eğitim çalışmaları düzenleyeceğiz.Müşteri konaklama, bilet ve maaş için ödeme yapmalıdır.
