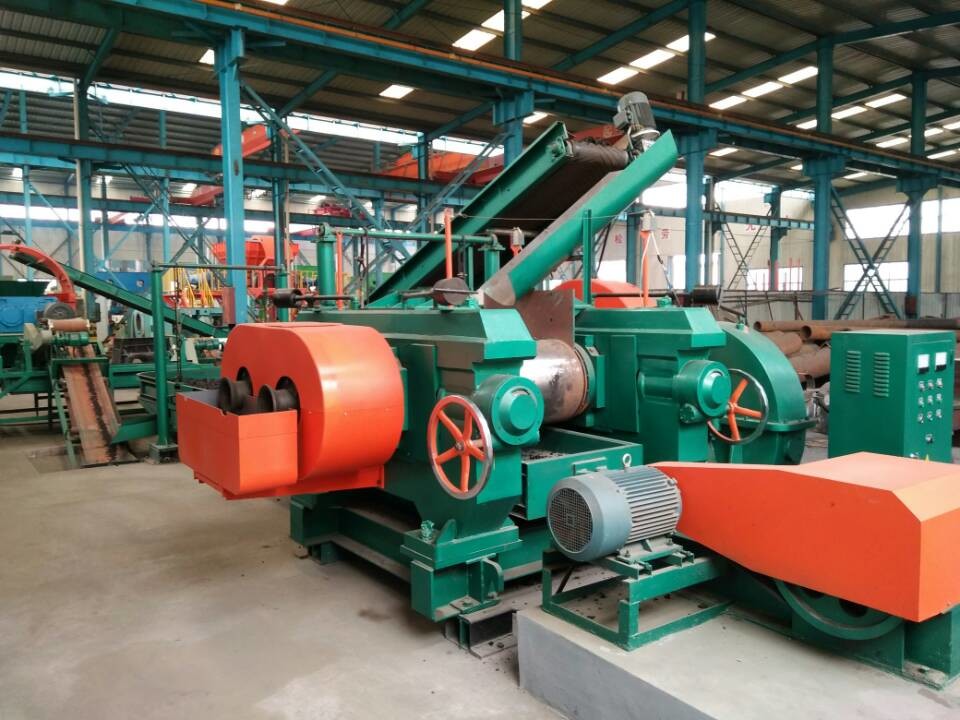

XKP560 Kauçuk Lastik Öğütücü Kauçuk Tozu Üretim Hattı Mavi Yeşil

Kauçuk parçalayıcı makinesi XKP-560 kauçuk tozu hattı atık lastik geri dönüşüm hattı

Kauçuk tozu üretim hattı Talimatı

Çalışma akışı:

Atık lastik --- Tel çekme makinesi --- lastik kesici --- Kauçuk parçalayıcı --- Çelik tel ayırma makinesi --- manyetik ayırma --- Kauçuk tozu

--fiber ayırıcı.

1. Çelik tel çekme makinesi - kalın çelik teli çıkarın.

2. lastik kesici - büyük lastikleri üç parçaya kesin

3. Konveyör-Lastiği parçalayıcıya taşıyın.

4. Çift şaftlı öğütücü -- Lastiği 5-10 cm'lik bloklara ayırır;

5. Devridaim sistemi--İğnelere giden kırpıntıların boyutunu kontrol etmek için;

6. Raspers-Parçaları 15. 20mm'lik talaşlara indirgeyin ve çeliği kauçuktan kurtarır;

7. Kayış üstü mıknatıs - Serbest kalan çeliğin kauçuk yongalardan ayrılması;

8. Titreşimli besleyici -- Kauçuk talaşları taşır;

9. Kauçuk granülatör makinesi - Talaşların boyutunun 1-4 mm granüllere indirgenmesi ve tekstil fraksiyonunun hava akışı ayrımına serbest bırakılması.

10. Öğütücü makinesi -- Öğütücü kauçuk tozu.

11.Merkezi toz giderme ünitesi--Sistemdeki tozu ve ince taneleri giderin ve atmosfere döndürmeden önce havayı filtreleyin.

1. tel çekme makinesi
Sert ve giyilebilir hale getirmek için kesme bıçağına sert alaşım kaynak yapılmıştır.
Makine, lastik damaklarının soyulması sürecinde güvenli olmayan sorunların oluşmasını etkili bir şekilde önlemek için güvenlik rafları ile donatılmıştır. Motor, hız düşürücü ve ana çerçeve, tek bir gövde olarak kompakt bir şekilde yapılandırılmıştır. Makinenin tabanı tam bir dökümdür. Kurulum için uygun olan çerçeve.

BAŞVURU:
Makine, lastik damaklarından çelik halkaları çıkarmak için uygundur.

Teknik veri

2.QDJ-1200 Lastik Kesme Makinası

.Özellikler

1.1 Genel boyut(U×G×Y): 2080×1000×2130mm

1.2 Adetkesici: 4 adet

1.3 Kesici darbesi: yaklaşık 600 mm

1.4 Silindir basıncı: yaklaşık 12T

1.5 Çalışma yağ basıncı: 6.3Mpa

1.6 Yağ pompası: Akış 40 L/mi, basınç 6,3Mpa

1.7 Çalışma yağı sınıfı: No. 32 mekanik yağ

1.8 Motor modeli: Y132M2-6, güç: 7,5 --- 11kW

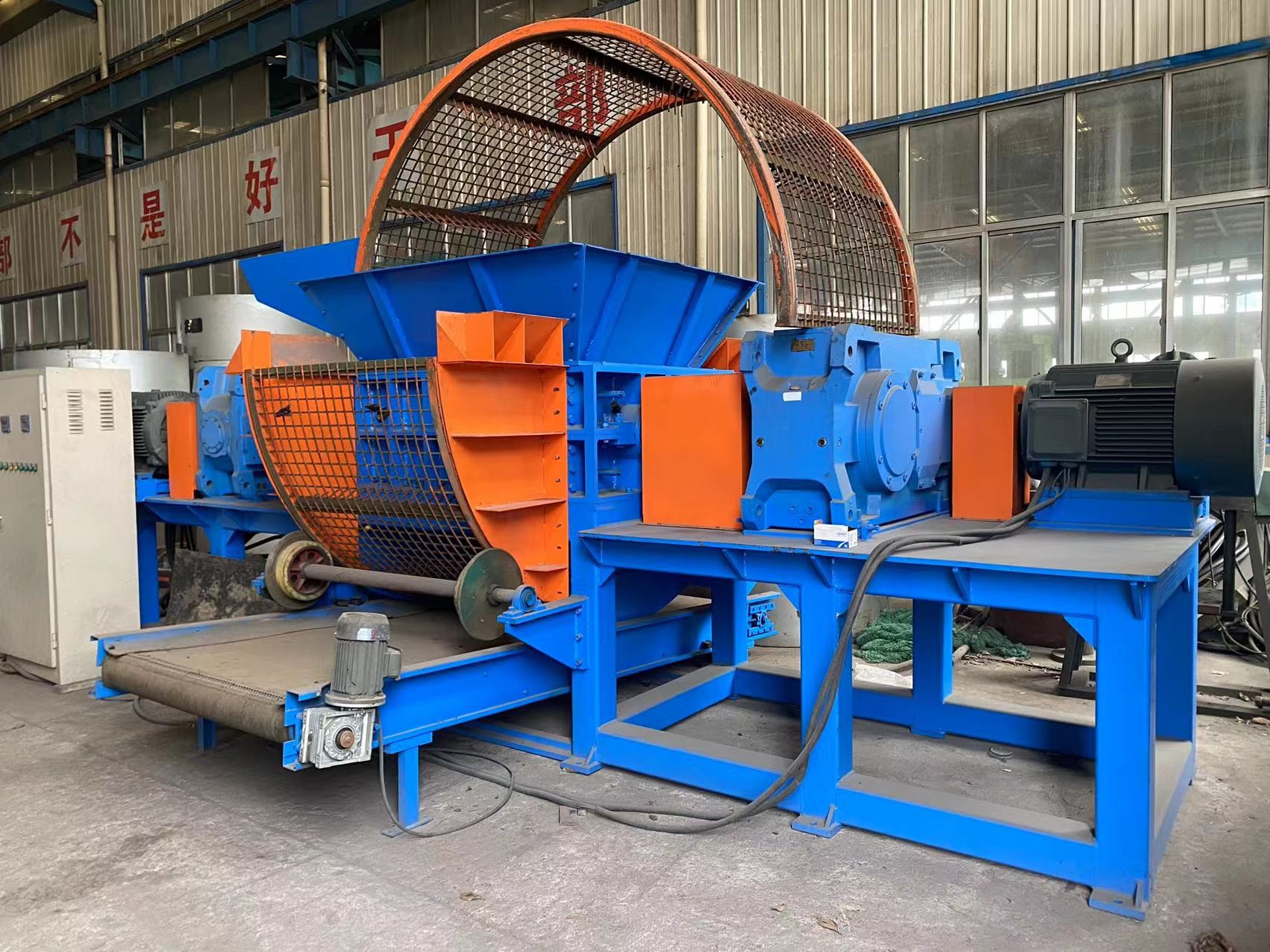

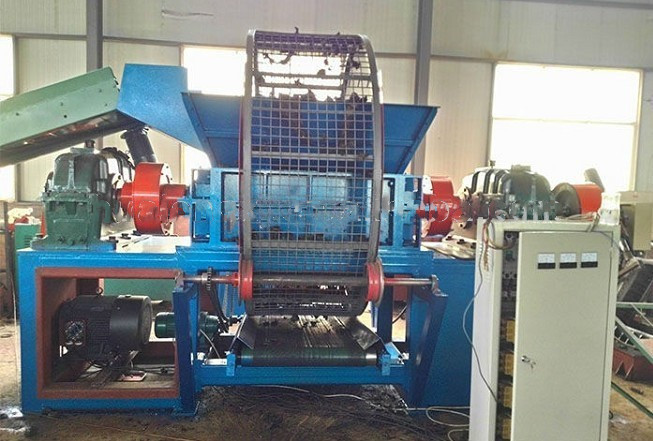

3. kauçuk parçalayıcı makine

Karakteristik
Bu makine kompakt yapıya, ileri teknolojiye, düşük güç tüketimine, yüksek verimliliğe, kapalı yapıya sahip kırma odası, bakımı kolay, vb. örgü elek ızgara yapısına sahiptir, geniş alana sahip parçaları düşürür, kauçuk parçalar için iyidir.

4. Kauçuk Kırıcı: Bu, atık lastik geri dönüşüm ana makinesidir.

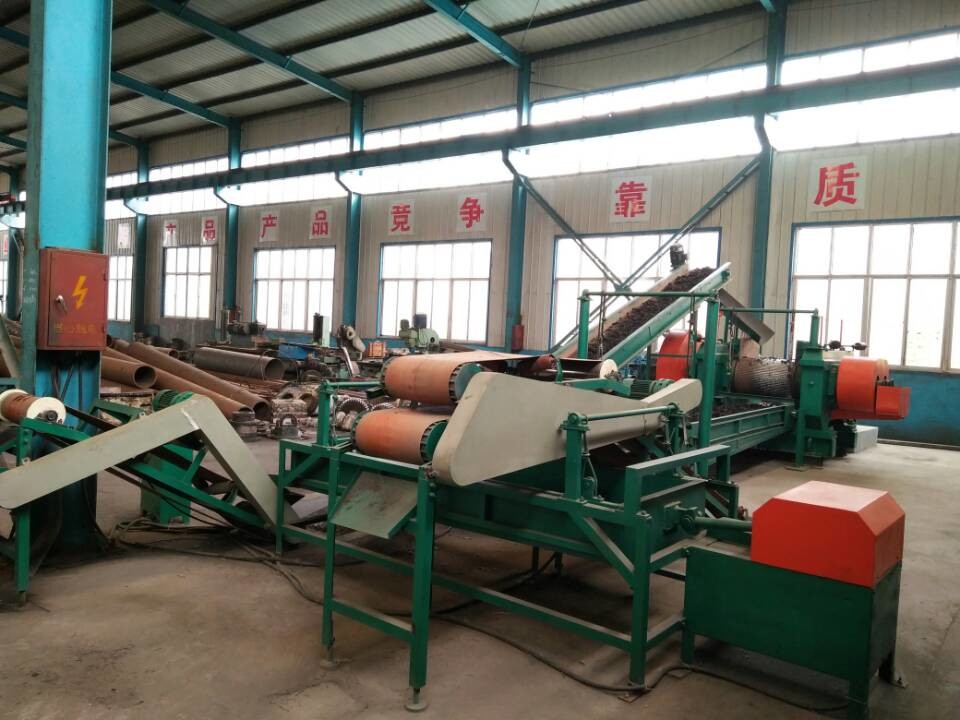

5. Kauçuk Kırma Üretim Hattı

​

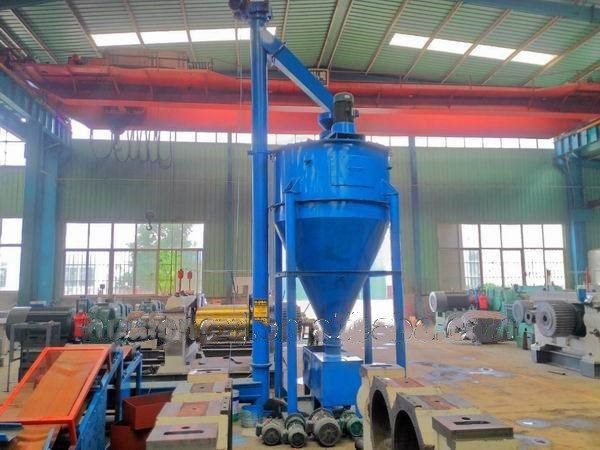

6.fiber ayırıcı

Ana teknik özellikler

1).Pervane: Fan kanadının çapı φ1100 mm olup, sayısı 8 adettir.

2).Tekerlek kabuğu boyutu: ekipman gövde kısmı φ1600 mm'dir ve ekipmanın toplam yüksekliği yaklaşık 3400 mm'dir.

3).Mil hızı: 377 (ve 464) rpm.

4).Ana motor: JQ2-52-6 5.5kw 760rpm.

5).Besleyici devirleri: Dakikada 29 devir.

6).Besleyici motor: JW092—4 0,4 ​​kW 1370 rpm
