7.5Kw Kauçuk Lastik Parçalayıcı Makinesi Kauçuk Tozu Üretim Hattı ISO CE

LP-1200 kauçuk parçalayıcı makinesi kauçuk tozu hattı atık lastik geri dönüşüm hattı

Kauçuk tozu üretim hattı Talimatı

1. tel çekme makinesi
Sert ve giyilebilir hale getirmek için kesme bıçağına sert alaşım kaynak yapılmıştır.
Makine, lastik damaklarının soyulması sürecinde güvenli olmayan sorunların oluşmasını etkili bir şekilde önlemek için güvenlik rafları ile donatılmıştır. Motor, hız düşürücü ve ana çerçeve, tek bir gövde olarak kompakt bir şekilde yapılandırılmıştır. Makinenin tabanı tam bir dökümdür. Kurulum için uygun olan çerçeve.

BAŞVURU:
Makine, lastik damaklarından çelik halkaları çıkarmak için uygundur.

Teknik veri

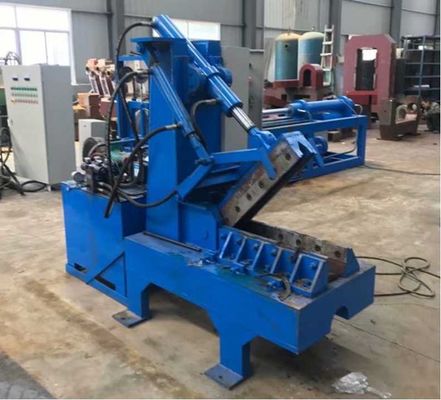

2.QDJ-1200 Lastik Kesme Makinası

Özellikler

1.1 Genel boyut(U×G×Y): 2080×1000×2130mm

1.2 Adetkesici: 4 adet

1.3 Kesici darbesi: yaklaşık 600 mm

1.4 Silindir basıncı: yaklaşık 12T

1.5 Çalışma yağ basıncı: 6.3Mpa

1.6 Yağ pompası: Akış 40 L/mi, basınç 6,3Mpa

1.7 Çalışma yağı sınıfı: No. 32 mekanik yağ

1.8 Motor modeli: Y132M2-6, güç: 7,5 --- 11kW

QDJ-1200 kesme makinesi esas olarak elektrik motoru, kanatlı pompa, elektromanyetik geri vites valfi, tahliye vanası, çalışan yağ silindiri, hidrolik boru hattı, yağ silindiri braketi, kesici, makine çerçevesi vb.

Yağ silindiri, HSG standart çalışma hidrolik yağ silindirini benimser, çerçeve yüksek kaliteli kesit çeliğinden kaynaklanır ve kesici, ısıl işlem görmüş ve HRC60-64 sertliğine sahip özel alet çeliğinden yapılmıştır.Hidrolik sistem, yapıyı daha kompakt hale getiren kesici çerçevenin arkasına yerleştirilmiştir.

Çalışırken, yakına işlenmesi gereken lastikleri manuel olarak yerleştirin ve kesiciyi korumak için halka telin önceden atılması gerekir.

düz ve düzgün bir şekilde yerleştirildiğinden emin olun, çalışma düğmesine basarak silindirin yavaşça düşmesini sağlayın ve lastiği kesin.Daha küçük tutkal bloklarına bölünmesi gerekiyorsa, eylem döngüsü işlemi.

3. Hidrolik kontrol ilkesi

QDJ-1200 kesme makinesinin hidrolik sistemi nispeten basittir.Hidrolik sistemin prensibi kanatlı pompa, tahliye vanası ve elektromanyetik ters çevirme vanasından oluşur.Çalışırken, kanatlı pompa çalışır ve yağ, tahliye vanasından geri dönüş vanasına ulaşır.Düğmeler ve hareket anahtarları gibi elektrikli bileşenler, yağ silindiri üzerindeki pistonun yukarı veya aşağı hareket edebilmesi için yön değiştirme valfindeki elektromıknatısı kontrol etmek için kullanılır.M tipi üç konumlu dört yönlü ters çevirme valfinin kullanılması nedeniyle, kesme bıçağı hareket etmeyi bıraktığında, yağ pompasının yağ çıkışı, ters çevirme valfi ve üst kısım arasındaki yağ devresi aracılığıyla doğrudan yağ tankına geri döner. Hazne ve silindirin alt haznesi kesilerek (selenoid valf vasıtasıyla) böylece yağ silindirde tutulur, bu makinenin güvenliğini artırır (kesici, silindir içinde belirli bir konumda sıkıca sabitlenir, böylece Kendi ağırlığı veya başka sebeplerle düşüp insanları incitmemek).

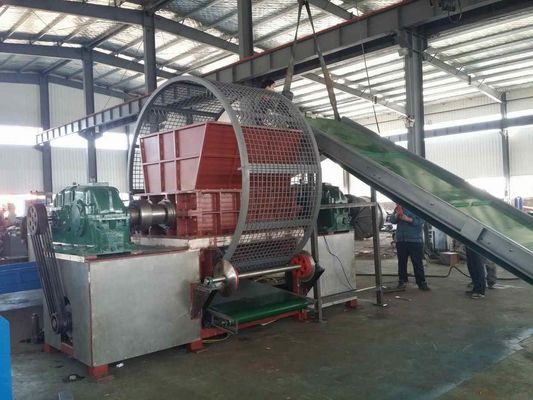

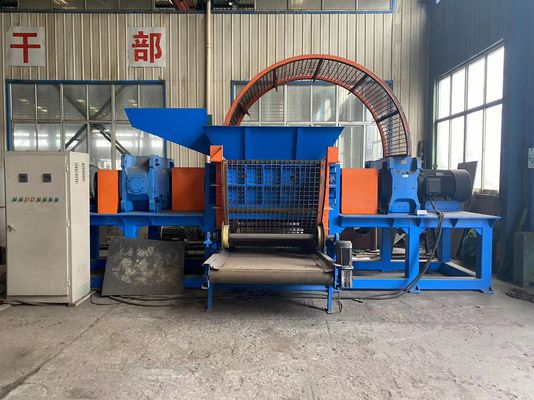

3. kauçuk parçalayıcı makine

SSJ-40130 çift şaftlı parçalayıcı, hareketli bıçak (ana mil, hareketli bıçak gövdesi, ayırıcı, yatak), statik bıçak, taşıma kutusu, kutu braketi, besleme sistemi, boşaltma sistemi dahil olmak üzere Şirketimiz tarafından yapılan yeni bir parçalayıcı türüdür. malzeme bloğu tarama sistemi, güç sistemi, elektrik kontrol sistemi vb. Düşük hız, düşük gürültü, yüksek tork, yüksek verimlilik vb. özelliklere sahiptir. Geniş bir uygulama yelpazesine sahiptir ve tek başına veya uyumlu üretim için uygundur çizgiler.

SSJ-40130 çift şaftlı parçalayıcı, biri saat yönünde, diğeri saat yönünün tersine dönen iki bıçak silindiri kullanır.İki bıçak silindiri birbirine göre döner.Hammadde siloya girdikten sonra, iki bıçak merdanesi malzemeyi parçalamak için birbirini yırtar, keser ve sıkıştırır.Malzeme parçalandığında ve sert malzemelerle veya sarılmış malzemelerle karşılaştığında, iki merdane tersine dönecek, malzemeyi bıçak merdanesinin hareket aralığının dışına itecek ve ardından ileri bir dönüş oluşturarak malzemenin hareket aralığına yeniden girmesine izin verecektir. malzemeyi tamamen yırtma amacına ulaşmak için tekrarlanan ekstrüzyon ve yırtılma oluşturan bıçak silindiri.Ekipmanın bıçağı, yüksek aşınma direncine, yüksek tokluğa, güçlü ve uzun hizmet ömrüne sahip ve üretimde sürekli olarak kesilebilen, ısıl işlemle dövülmüş 42CrMo çelikten yapılmıştır.Ekipman, tüm lastiği parçalamak için ≤1200 mm'lik (tamamen çelik, yarı çelik ve eğimli lastikler dahil, not: lastiğin iki çelik halkası önceden çıkarılmalıdır) atık lastikleri parçalamak için uygundur.Ekipman normal çalışırken, ekipmanın içine metal nesneler veya taşlar koymak yasaktır.Ekipmanın hasar görmesini önlemek için diğer öğeleri parçalamanız gerekirse, lütfen çalıştırmadan önce Shenghualong veya satıcıyla iletişime geçin.

Ekipmanın hasar görmesini önlemek için ekipmanın bakımlarının profesyoneller tarafından yapılması gerekir.

Kişisel yaralanmaları ve makinenin zarar görmesini önlemek için, makine bakımı uzman bir kişi gerektirir ve bıçakları değiştirirken koruyucu eldiven giymelidir.

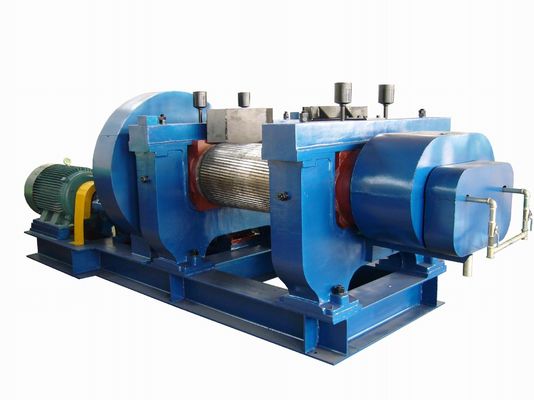

4. Kauçuk Kırıcı: Bu, atık lastik geri dönüşüm ana makinesidir.

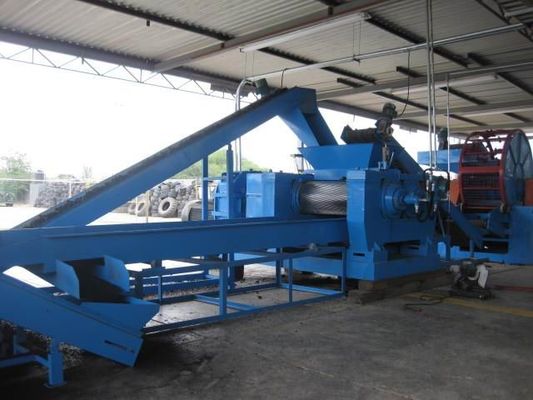

5. Kauçuk Kırma Üretim Hattı

​

6.fiber ayırıcı

 Ana teknik özellikler

1).Pervane: Fan kanadının çapı φ1100 mm olup, sayısı 8 adettir.

2).Tekerlek kabuğu boyutu: ekipman gövde kısmı φ1600 mm'dir ve ekipmanın toplam yüksekliği yaklaşık 3400 mm'dir.

3).Mil hızı: 377 (ve 464) rpm.

4).Ana motor: JQ2-52-6 5.5kw 760rpm.

5).Besleyici devirleri: Dakikada 29 devir.

6).Besleyici motor: JW092—4 0,4 ​​kW 1370 rpm

ELEKTRİK

Çalışma akışı:

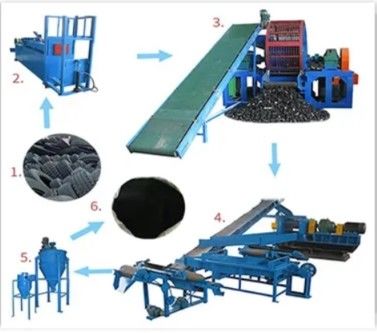

Atık lastik --- Tel çekme makinesi --- lastik kesici --- Kauçuk parçalayıcı --- Çelik tel ayırma makinesi --- manyetik ayırma --- Kauçuk tozu

--fiber ayırıcı.

1. Çelik tel çekme makinesi - kalın çelik teli çıkarın.

2. lastik kesici - büyük lastikleri üç parçaya kesin

3. Konveyör-Lastiği parçalayıcıya taşıyın.

4. Çift şaftlı öğütücü -- Lastiği 5-10 cm'lik bloklara ayırır;

5. Devridaim sistemi--İğnelere giden kırpıntıların boyutunu kontrol etmek için;

6. Raspers-Parçaları 15. 20mm'lik talaşlara indirgeyin ve çeliği kauçuktan kurtarır;

7. Kayış üstü mıknatıs - Serbest kalan çeliğin kauçuk yongalardan ayrılması;

8. Titreşimli besleyici -- Kauçuk talaşları taşır;

9. Kauçuk granülatör makinesi - Talaşların boyutunun 1-4 mm granüllere indirgenmesi ve tekstil fraksiyonunun hava akışı ayrımına serbest bırakılması.

10. Öğütücü makinesi -- Öğütücü kauçuk tozu.

11.Merkezi toz giderme ünitesi--Sistemdeki tozu ve ince taneleri giderin ve atmosfere döndürmeden önce havayı filtreleyin.
