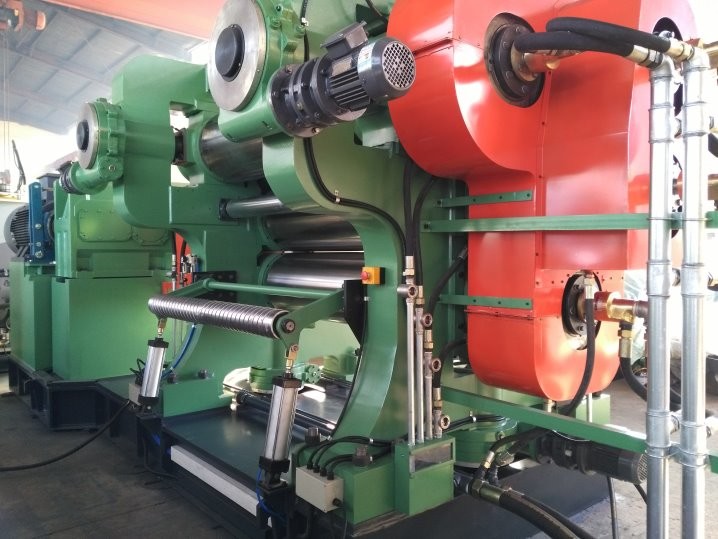

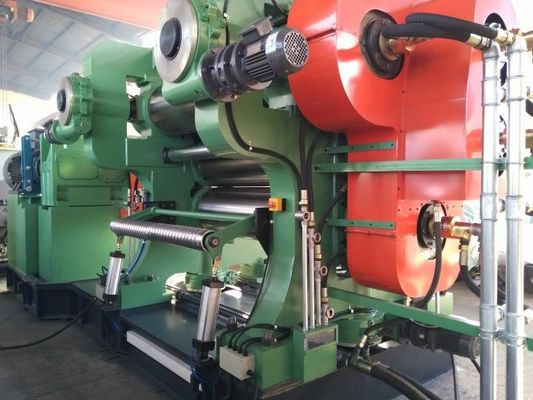

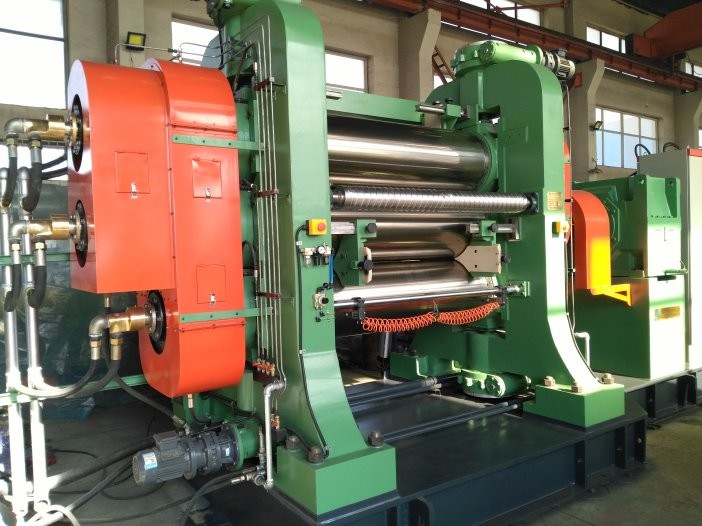

980RPM 132KW 4 Rulo Kauçuk Kalender Makinesi Kauçuk Karıştırma Değirmeni

Redüktör ve Elektrik Bileşenleri:

1. "SIEMENS" "MITSUBSHI" "CHINT" vb. İle donatılmış Motor ve Elektrik Bileşenleri.

2.Ünlü marka PLC otomatik kontrol, Güvenli, Güvenilir, Kararlı.

3. enerji tasarrufu, bunun için patentimiz var.

Ekipman uygulaması ve operasyon gereklilikleri

1.1Ana uygulama:Bu makine esas olarak perde, kanvas ve diğer kumaşların çift taraflı sürekli kauçuklanması için kullanılır.

1.2 Çalıştırma gereklilikleri A. koşu ortamı: rakım <1000m,

sıcaklık: 5℃-40℃, maks.göreceli tevazu %95

B. Güç kaynağı: AC415V/50Hz, 3 fazlı

C. Soğutma suyu basıncı: 0.2-0.4Mpa

Soğutma suyu sıcaklığı: ﹤25℃±3℃

2 Ana teknik parametreler

Rulo çapı 550mm

Rulo çalışma uzunluğu 1600mm

Orta rulo doğrusal hız 4-32m/dak

Ruloların hız oranı 1:1,5:1,5:1

Maks.kıstırma aralığı 10mm

Perdahlanmış ürün kalınlığı 0.3-6mm

Maks.perdahlanmış ürün genişliği 1400mm

ana motor

Güç 132/160kw

Hız 980 RPM

Kıstırma ayarlama tipi motorlu ayarlama

Soğutma suyu basıncı 0.2-0.4Mpa

Kaba ölçüler (L*W*H) 6270*2960*4100mm

yaklaşıkağırlık 22000kg

3 Besleme aralığı

Makine gövdesi (yatak plakası ve çerçeve) 1 takım

Rulo ve rulman 4 takım

Nip ayarlama cihazı 3 takım

Stok kılavuz cihazı 1 takım

Yağlama sistemi 1 takım

İletim sistemi 1 takım

Rulo sıcaklığı ayar boru hattı sistemi 1 takım

Temel cıvataları 1 takım

Elektrik kontrol sistemi 1 takım

4 Son kullanıcı tarafından hazırlanan aşağıdaki öğeler

A. Çalışma kutusu ve elektrik kontrol kabini dışındaki tüm tel kablolar.

B. Döner bağlantıların dışındaki tüm boru hatları.

5 Üretim ve teknik standartlar

5.1 Çerçeve: güçlü sertlik ve iyi titreşim önleme özelliği ile tavlama işlemi ve hassas işleme yoluyla tamamen işleme yoluyla yüksek mukavemetli dökme demir.

5.2 Taban plakası: tavlama ve işleme yoluyla, yüksek sertlikte ve deformasyonsuz kaynaklı yatak plakası.

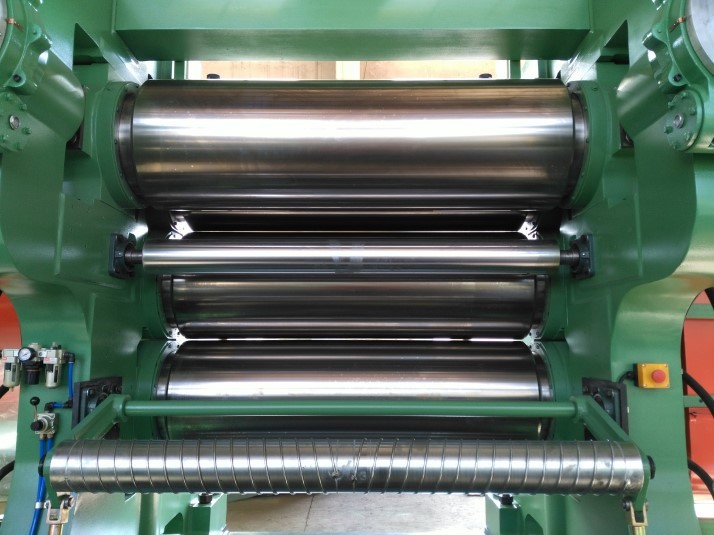

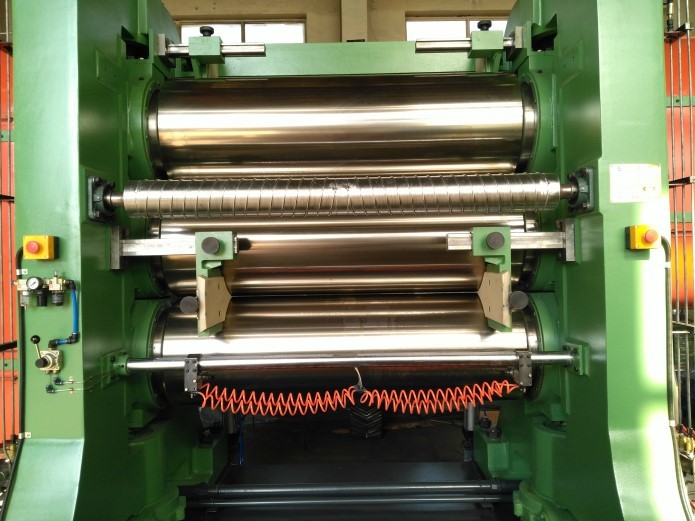

5.3 Rulo ve yatak

(1) Rulo yapısı: içi boş düz rulo, delinmiş rulolar isteğe bağlıdır.

(2)Malzeme ve imalatlar: santrifüj döküm yoluyla Ni, Cr ve Mo alaşımından yapılmıştır

(3) Sertlik: HRC60-67

(4) Sertleştirme tabakasının derinliği: 5-23 mm

(5) Ana yatak: sürtünmesiz makaralı yatak

(6) Rulman desteği: yağlama yağı deliği ayrılmış, tavlama işlemi yoluyla döküm parçaları.

(7) Rulo sıcaklık ayarlama sistemi, yüksek kaliteli döner mafsallar ve paslanmaz çelik hortum ile benimser.

5.4 Nip ayarlama cihazı

Kıstırma ayarı rulo 1#, 2# ve 4# için kullanılır, hem tek taraflı ayarlama hem de

çift ​​taraflı çoklu ayarlama mevcuttur.

5.5 Stok rehberi

Boşluk ayarı, manuel tip ile benimsenmiştir.

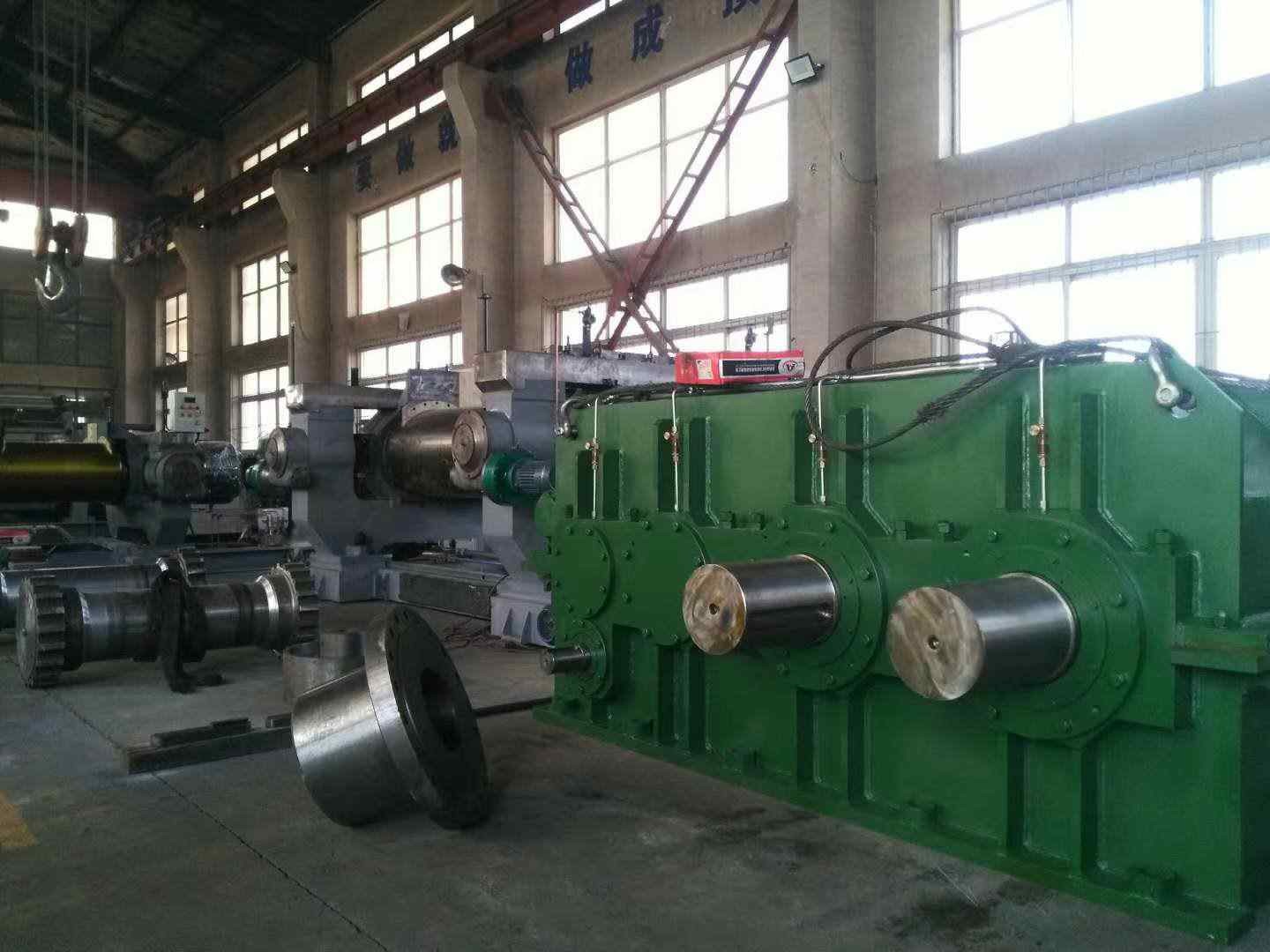

5.6 Hız düşürücü

(1) Tip: bir motor girişi ve tek çıkış mili

(2) Yağlama: yağ banyolu tip

(3)Giriş bağlantısı: esnek bağlantı

5.7 Çubuk pim bağlantısı

Çubuk pim kaplini, hız düşürücü çıkış milini ve ruloyu bağlamak için kullanılır, bu da çalışırken güvenilir ve düzgün çalışmayı ve kolay bakımı sağlar.

5.8 Yağlama sistemi

(1)Rulman: Bu sistem için üzerinde akış kapasitesi ayarı, yağ sıcaklık göstergesi, soğutucu, filtre vb.

(2)İnce yağlama boru hatları

5.9 Elektrik kontrol sistemi

Eksiksiz ve mükemmel kontrol sistemi, kalender çalışma gereksinimlerini karşılar, bu sistem basit kullanım ve güvenilir çalışma özelliğine sahiptir.
