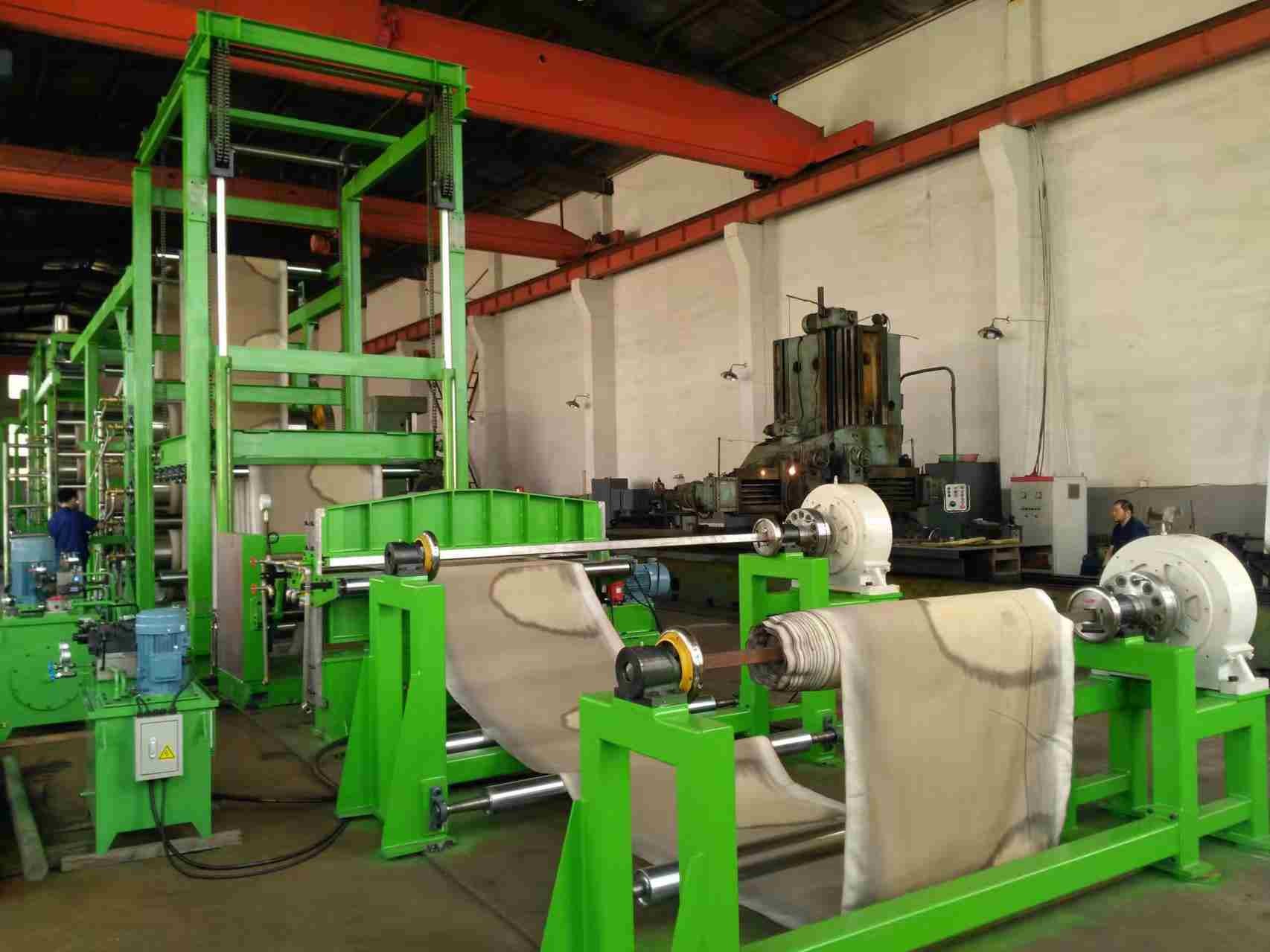

1600mm Üç Rulo Kauçuk Kalender Makinası 3 Rulo Kalender Makinası

Redüktör ve Elektriksel Bileşenler:

1. "SIEMENS" "MITSUBSHI" "CHINT" vb. ile donatılmış motor ve elektrik bileşenleri

2- Ünlü marka PLC otomatik kontrol, Güvenli, Sızdırılabilir, Sabit.

3Enerji tasarrufu, bunun için patentimiz var.

Ekipmanın uygulanması ve çalıştırılması gereksinimleri

1.1Ana uygulama:Bu makine esas olarak perde, tuval ve diğer kumaşlar için kullanılır.

1.2 Uygulama gereksinimleri A. Sürüş ortamı: yükseklik <1000m,

Sıcaklık: 5°C-40°C, en fazla göreceli alçaklık %95

B. Güç kaynağı: AC415V/50Hz, 3 fazlı

C. Soğutma suyunun basıncı: 0.2-0.4Mpa

Soğutma suyunun sıcaklığı: <25°C±3°C

2 Ana teknik parametreler

Rulo çapı 550 mm

Rulo çalışma uzunluğu 1600 mm

Orta yuvarlama doğrusal hızı 4-32m/min

Ruloların hız oranı 1:1.5:1.5:1

En fazla 10 mm.

Kalenderli ürün kalınlığı 0,3-6 mm

Kalenderli ürünün en fazla genişliği 1400mm

Ana motor

Güç 132/160kw

Hız 980RPM

Nip ayarlama tipi motorlu ayarlama

Soğutma suyu basıncı 0.2-0.4Mpa

Genel boyutlar ((L*W*H) 6270*2960*4100mm

Yaklaşık 22000 kg ağırlık

3 Tedarik aralığı

Makine gövdesi (yatak plaka ve çerçeve) 1 set

Rulo ve rulman 4 seti

Nip ayarlama cihazı 3 set

Stok rehber cihazı 1set

Yağlama sistemi 1set

Nakliye sistemi 1set

Rulo sıcaklığını ayarlayan boru hattı sistemi 1set

Temel vidalar 1 set

Elektrikli kontrol sistemi 1set

4 Son kullanıcı tarafından hazırlanan aşağıdaki öğeler

A. Tüm kablolar operasyon kutusu ve elektrikli kontrol dolabının dışında.

B. Döner eklemlerin dışındaki tüm borular.

5 Üretim ve teknik standartlar

5.1 Çerçeve: Yüksek dayanıklı dökme demir, erimiş işlemle ve hassas işleme ile tamamen işlenerek, güçlü sertliğe ve iyi titreşim karşıtı yeteneğe sahiptir.

5.2 Yatak plaka: Yüksek sertliğe sahip ve deformasyon olmaksızın ısınma ve işleme yoluyla kaynaklı yatak plakaları.

5.3 Yuvarlak ve rulman

(1) Rulo yapısı: boş pürüzsüz rulo, delinmiş rulolar isteğe bağlıdır.

(2)Materyal ve fabrikalar: Nitrol, Cr ve Mo alaşımından santrifugal döküm yoluyla üretilmiştir

(3) Sertlik: HRC60-67

(4) Sertleme katmanının derinliği: 5-23mm

(5) Ana rulman: sürtünme karşıtı rulo rulmanı

(6) Saklama desteği: yağlama yağı deliği rezerve edilmiş olarak, kaynatma süreci ile parçaları dökme.

(7) Yüksek kaliteli döner eklemler ve paslanmaz çelik hortumlu rulo sıcaklığı ayarlama sistemi kabul edilir.

5.4 Nip ayarlama cihazı

Nip ayarlama hem tek taraflı ayarlama hem de 2 # ve 4 # rulo için kullanılır.

Çift taraflı çoklu ayarlama mevcuttur.

5.5 Varlık rehberi

Açıklık ayarlama manuel tip ile kabul edilir.

5.6 Hız azaltıcı

(1) Tip: tek motor giriş ve tek çıkış asısı

(2) Yağlama: yağ banyosu tipi

(3) Giriş bağlantısı: esnek bağlantı

5.7 Çubuk çubuğu

Hız azaltıcısının çıkış çubuğunu ve ruloyu bağlamak için çubuk iğne birleştirme kabul edilir, bu da çalışma sırasında güvenilir ve sorunsuz bir çalışmayı ve kolay bir bakımı sağlar.

5.8 Yağlama sistemi

(1)Yatay: Bu sistem için bir yağ tankı vardır, üzerinde akış kapasitesini ayarlayan, yağ sıcaklık ölçer, soğutucu, filtre vb.

(2) İnce yağ yağlama boru hatları

5.9 Elektrikli kontrol sistemi

Tam ve kusursuz kontrol sistemi, kalender çalışma gereksinimlerini karşılar, bu sistem basit işletim ve güvenilir çalışma özelliklerine sahiptir.
