Kauçuk dönüştürücü kemer hatı ısı baskı makinesi kauçuk fayans vulkanizing baskı

XLB-Q1350X10600X2 kumaş çekirdeği kauçuk

Taşıyıcı kemer üretim hattı

1350×10600×2 Çift katmanlı kumaş çekirdeği taşıyıcı bant üretim hattı

Teknik çözümler

1Tedarik alanı:

Yeni, teknolojik olarak gelişmiş, yüksek kaliteli çift katmanlı düz vulkanize makinesi, kumaş çekirdeği taşıyıcı kemer vulkanizasyonu için uygun.üretim hattı güvenli bir şekilde çalıştırılabilir, istikrarlı, güvenilir ve uzun süre.

Teslimat talimatları:

Aşağıdaki maddeler teslimat kapsamına dahil değildir:

a. Tesis ve dış güç kabloları.

b. Ana güç kaynağından her bir kontrol dolabına kablolama.

Dış güç kaynağı (soğutma suyu) ve ünite arasındaki bağlantı boruları ve valfleri.

d. Yağlama yağı, hidrolik yağı.

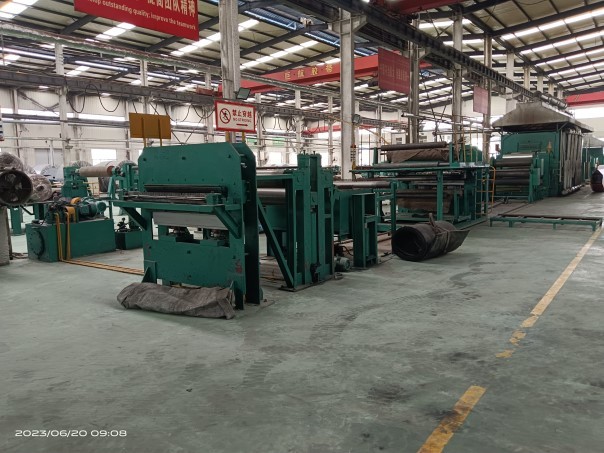

1.1 Ekipman akışı

Cloth coiling (2 sets) → belt core unwinding (2 sets) → idler roller group (3 sets of double layers) → front traction → front clamping and stretching (double layers) → main vulcanizing machine (double layers) → middle Clamping (double layer)→idling roller group (3 sets of double layers)→rear clamping and stretching (double layer)→rear pulling machine (double layer)→repair machine→double ground roller coiler (2 sets).

Ekipmanın merkezi yüksekliği 1300 mm'dir (üst ısıtma plakanın alt düzlemi ile zemin arasındaki mesafe).

1.2 Ekipmanın bileşimi

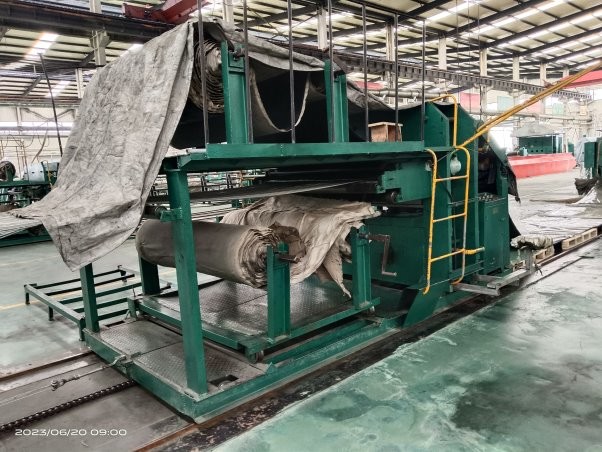

1.2.1 Kumaş alımı

Swash plaka tipi otomatik güvenlik kılavuzu başı, ileri ve geri döndürülebilen bir tork motoru tarafından çalıştırılır.ve hız hat hızı sabit tutarak otomatik olarak ayarlanabilir.

1.2.2 Çekirdek çıkışı

Otomatik sigorta ile swash plaka tipi kılavuz kafasını benimser, tork motoru tarafından çalıştırılır ve ileri ve geri olabilir.

1.2.3 Ön çekiş

Aynı yapı arka çekiş

1.2.4 Ön Yakalama Eğime

Ön sıkıştırma ve germe bölümüne yerleştirilen iki rehber şaft, ana vulkanizatörün alt yatağına sabitlenir ve alt yatağa yükselir ve düşer.Petrokimyasal kullanım öncesi bantın germe miktarı ile dolu bir ana germe yağ silindir, ve çerçeve gövdesindeki iki piston, orta klemin işbirliğiyle silindirlerin üst ve alt 360 mm hareketini gerçekleştirmek için kullanılır.üst ve alt sıcak plakalar sıkışmış yapışkan bant ayırmak olacak.

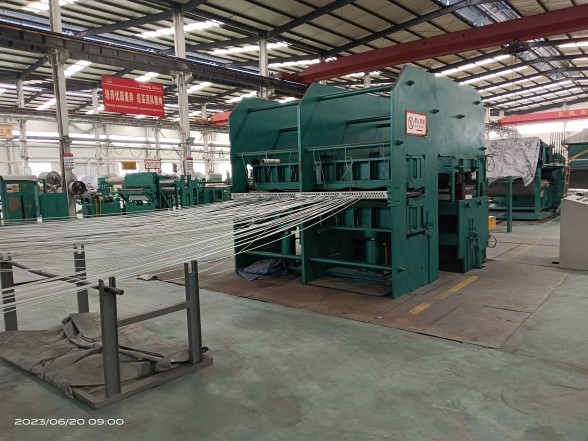

1.2.5 Ana sertleştirme basıncı

Ana vulkanizasyon makinesi en son teknolojiye göre tasarlanmıştır ve HG/T3034-1999 standardını karşılamaktadır.

(1) çerçeve plaka

Q235 çelik levha seçilir, yapı kaynaklı levha, keskin mekanik atış patlaması ile çıkarılır, Fuling serisi boya püskürtülür,ve mekanik işleme aktarılmadan önce stres titreşimle kaldırılır.

(2) sıcak tabak

Çift sabit uzunluklarla taşınan ve doğru bir şekilde işlenmiş 45# çelik levhalar işleme için kullanılır; her sıcak levha 6 ısıtıcı bölgeye ayrılır,Her bir ısıtma bölgesinde bir sıcaklık ölçüm noktası vardır., ve üst, orta ve alt ısıtma plakalarında 18 sıcaklık ölçüm noktası vardır;Her sıcak plaka ve her ısıtma bölgesi buhar giriş her sıcaklığı elle kontrol etmek için manuel ayarlama bölümü ile donatılmıştır, ve her bir ısıtma bölgesinin sıcaklığı ana konsolda görüntülenir; çift soğuk uçlar her biri 300 mm'dir.

(3) Üst ve alt bantlar

Üretim doğruluğunu sağlamak için, otomatik kesme ve boşaltma, planer işleme kaynak oluk, karbondioksit gazı koruma kaynak,alaşım kaynak tel kaynak kullanılır, ve tüm vücut kaynak gerginliğini tamamen ortadan kaldırmak için kaynaktan sonra ısı işleme için fırına konulur ve daha sonra mekanik işleme uygulanır.Kullanım sırasında deformasyonun garanti edilmemesi.

(4) Yağ silindir

Silindir gövdesinde kaynak parçaları, pistonunda soğutulmuş alaşımlı dökme demir vardır.ve mühürleme yapısı, uzun süreli kullanımı sağlamak için çift mühürleme halkaları ve toz geçirmez bir halka kombinasyon yapısını benimsiyor.

(5) Mekanik denge kaldırma cihazı

Alt platformun her iki ucuna da, dengesiz ateş olgusunun üstesinden gelmek için alt ısıtma plakanın dengesini sağlamak için mekanik bir denge kaldırma aygıtı yerleştirilmiştir.alt ısıtma plakanın eğimli kaldırılmasından kaynaklanan ürünün toksisitesi ve alt voltajı, ürün kalitesini sağlamak için.

(6) Sıcaklık kalkanı

Basınç direnci ≥ 400kg/cm2, ısı iletkenliği 0.18Kcal/m, sıcaklık direnci 210°C, kalınlığı 20mm yeni ısı yalıtım malzemesi,üst ve alt destek levhaları ile ısıtma levhası arasında ve alt destek levhası ve piston arasında kullanılmak üzere uygun.

(7) Sıkıştırma kılavuzu

Dört çift ayarlanabilir boşlukları olan sıkıştırma rehber cihazları, vulkanizörün her iki tarafına da monte edilmiştir ve sıcak plaka kalıbı sıkıştırmanın uzunluk ve yan kayma hatası ≤ 0,5 mm'dir.
